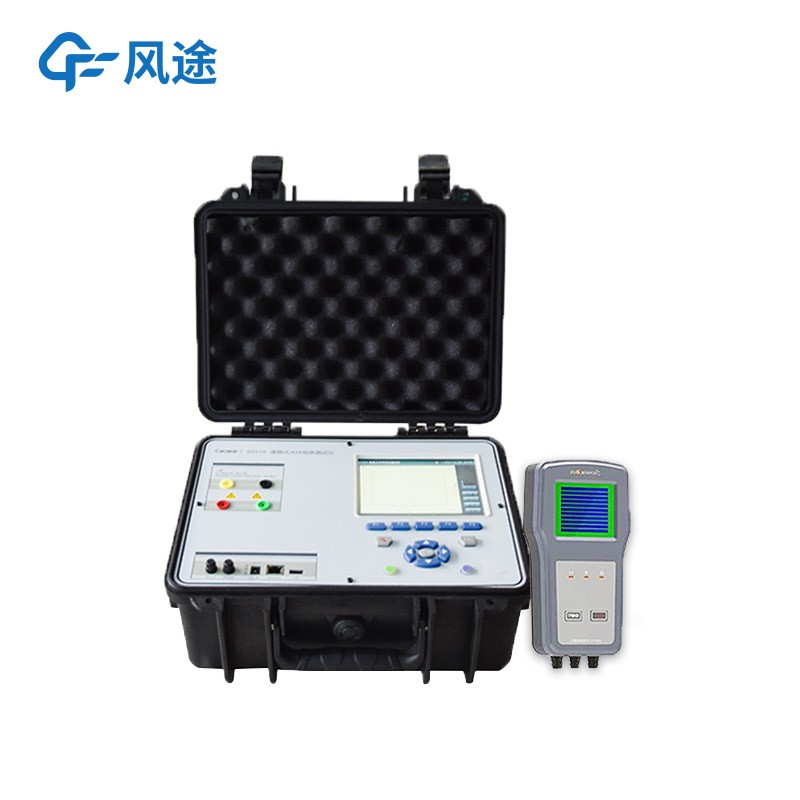

光伏板IV曲線測試儀是一種專業電子測量?jī)x器，其核心功能是捕獲并顯示光伏板在特定光照和溫度條件下的電流-電壓特性曲線。

基本工作原理

該儀器向光伏板施加一個從短路到開路的快速變化的電氣負載，同時高速采樣并記錄電壓和電流值。這個過程在毫秒或秒級時間內完成，從而獲得一條完整的IV曲線。通過對這條曲線的分析，可以計算出關鍵性能參數，包括最大功率點、開路電壓、短路電流、填充因子和轉換效率。

核心組成部分

儀器內部主要由高精度數據采集模塊、可編程電子負載、運算控制單元和數據顯示存儲系統構成。部分型號會集成輻照度傳感器和溫度探頭，用于同步測量環境條件。

主要應用場景

在研發和質量控制環節，該儀器用于精確測定光伏板在標準測試條件下的性能標稱值。在光伏電站的建設和運維中，它用于驗證安裝組件的輸出功率是否達標，并診斷由老化、熱斑、遮擋或內部缺陷導致的性能衰減。通過分析IV曲線的異常形狀，如臺階、扭曲或填充因子下降，可以定位具體的故障模式。

儀器的主要類別

實驗室級測試系統通常與太陽模擬器集成，在室內創造標準測試環境，以實現最高測量精度和重復性。便攜式現場測試儀則直接利用自然陽光，通過內置算法將實時測量數據修正到標準條件下進行對比，其設計強調便攜性、安全性和戶外環境的適應性。

這種儀器為評估光伏板的性能和質量提供了直接的、量化的數據依據。
